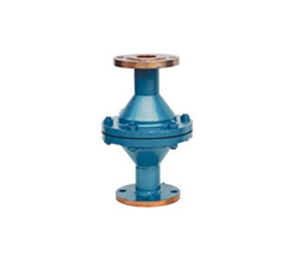

散熱放空管道阻火器

發布日期：[2015-05-18]    點擊數：

一、產品簡介：

　　通常裝在輸送或排放易燃易爆氣體的儲罐和管線上，是用來阻止易燃氣體、液體的火焰和防止回火而引起爆炸的安全裝置?？捎糜诨鹁?、加熱燃燒系統、石油氣體回收系統或其他易燃氣體系統。本公司應用美國、德國的先Jin技術，用Yi流的加工工藝設備和先Jin的檢測手段，所生產的防爆波紋阻火器，具有結構緊湊、性能穩定、防爆防腐、便于安裝清洗等有點。

適用范圍:

　　氮氣、氫氣、液化氣、氧氣等特殊介質。

二、產品性能及特點：

　　耐燒性能合格，耐燒試驗1小時無回火現象；阻爆性能合格，連續13次阻爆性能試驗每次均能阻火；殼體水壓試驗合格；結構合理，重量輕、耐腐蝕。易檢修，安裝方便。

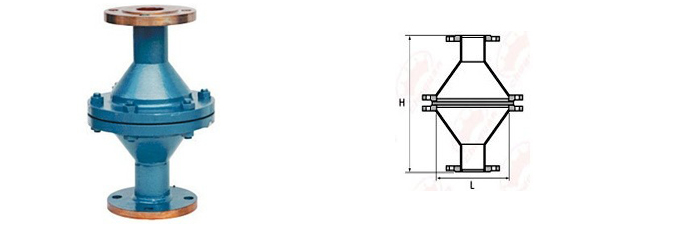

三、產品外形及安裝尺寸：

口徑DN	英寸	寬度L/mm	高度H/mm
25	1"	195	200
50	2"	245	240
80	3"	280	270
100	4"	325	274
125	5"	325	274
150	6"	427	288
200	8"	496	306
250	10"	593	320

四、產品技術參數：

型號 Model	ZHQ-R型	規格 Size	DN25-DN350 PN0.6-PN2.5 FF RF
殼體材質 Body Materials	CS 304 316 316L	阻火層材質 Guide Rod	304 316 316L
螺帽螺栓 Bolt/Nut	CS 304 316 316L	密封墊片 Gasket Seal	石墨墊片 金屬墊片 聚四氟乙烯 Graphite gasket Medal gasket PTFE
防爆等級 Explosion Group	BS 5501:IIA IIB IIC	環境溫度 Ambient Temper	CS:-30℃~+350℃ SS:-80℃~+350℃
連接方式 Joint Type	法蘭連接 螺紋連接 Flange Threaded	法蘭標準 Flange Standard	JB GB HG ANSI SH JIS
設計制造檢測標準 Manufacture Standard	GB5908-86 GB/T13347-1992	外表處理 Coating	CS: paint SS:NO Paint

五、產品安裝使用和維護：

　　管道防爆波紋阻火器的阻火性能是定期通過連續13次亞音速火焰試驗來測試的，符合國家標準要求；管道阻火器出廠前為了保護法蘭密封面不受磨損， 進出口配套塑料保護蓋，現場安裝時一定要把藍色的法蘭保護蓋取掉后再安裝；

　　為了便于現場安裝，我司將阻火芯件做了調整，不受通過氣體方向的影響，現場根據法蘭標準直接安裝在要求的管道上即可使用；管道防爆波紋阻火器一般安裝于距離燃燒爐5-10m左右的位置，可水平或者垂直安裝；管道防爆波紋阻火器安裝的管道必須是清潔的，不能有雜質，污垢等東西堵塞住阻火芯件的間隙，影響阻火器正常使用。為了保證管道防爆波紋阻火器的阻火效果，每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。清洗管道防爆波紋阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。

　　重新安裝管道防爆波紋阻火器時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。

六、訂貨須知：

　　訂貨時請確定以下參數：1、公稱通徑 2、工作壓力 3、材質 4、法蘭標準 5、介質，以便為您提供符合要求的產品。
