全自動清洗過濾器
發布日期：[2015-05-18] 點擊數：
一、產品簡介：

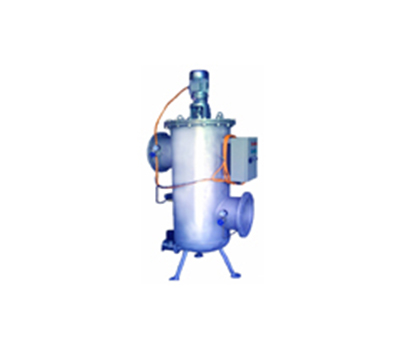

全自動清洗過濾器由主機、電控箱及控制閥等組成。主機結構是由過濾器體，過濾芯，減速機電動排污閥，傳動軸，差壓控制器等部件構成。過濾器體是一個平蓋罐體。罐體上部為濁水腔，中部為清水污，下部為排污腔。上側部有進水口，中側部有出水口，低部有電動排污閥。側面有壓力差控制器。過濾芯是不銹鋼密紋平織形濾網。全自動清洗過濾器構造為尼龍刷及外殼采用良好碳鋼筒體，具有處理量大、使用壽命長、清洗效率高等特點。本機采用高科技的壓差控制器、控制自動清洗過濾網。當過濾器進口壓差達到設定值時，電動控制箱發出信號驅動電機轉動，排污閥自動打開。排污口形成真空狀態。污水從自動排污閥排出。當過濾器進出口壓差恢復正常，電機停止動轉，電動排污閥延時關閉。整個過程中，物料不斷流，實現了連續化、自動化生產。
二、產品性能及特點：
全自動清洗過濾器具有處理量大、使用壽命長、清洗效率高、質量過硬、過濾能力強、、適用范圍廣、維護方便、價格低廉等優點。
三、產品外形及安裝尺寸：
DN | 50 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 |
in | 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | 24 |
L | 350 | 480 | 560 | 640 | 700 | 920 | 1120 | 1400 | 1600 |
H1 | 600 | 840 | 1120 | 1240 | 1460 | 1920 | 2360 | 2790 | 3140 |
H2 | 380 | 500 | 660 | 700 | 820 | 1040 | 1260 | 1440 | 1590 |
H3 | 100 | 100 | 120 | 120 | 140 | 140 | 160 | 200 | 220 |
H4 | 460 | 660 | 870 | 1000 | 1250 | 1550 | 1910 | 2300 | 2600 |
HT | 1250 | 1530 | 1910 | 2090 | 2350 | 2980 | 3530 | 4150 | 4550 |
H | 720 | 1000 | 1320 | 1480 | 1700 | 2240 | 2760 | 3290 | 3690 |
四、產品技術參數：
型號 | SQZ | 螺帽螺栓 | 20# 304 316 316L |
規格 | DN50～800 GB81-95 | 法蘭標準 | HG GB SH HGJ JB ANSI JIS |
殼體材質 | A3 304 316 316L | 工作溫度 | CS:-30～350℃ SS:-80～480℃ |
濾芯材質 | 304 316 316L | 制造檢測標準 | HGJ532-91 GB150-98 |
過濾精度 | 10~300(目/in) | 連接形式 | 法蘭連接 對焊連接 |
密封墊片 | 丁腈橡膠 聚四氟乙烯 金屬墊片 | 外表 | CS:Paint SS:No Paint |
五、產品安裝使用和維護：
雜質堵塞過濾器通道后，自動剝離系統啟動，刷（刮）除濾網表面雜質達到濾網再生目的，同時雜質收集在濾器下部貯槽，Zui終通過排放口排出。自清洗裝置的啟動是由壓差感應器控制，當壓差達到額定數值，自清洗裝置便自動啟動，也可設定時間定期啟動自清洗裝置。
六、訂貨須知：
訂貨時請確定以下參數：1、口徑 2、材質 3、工作壓力 4、過濾精度 5、介質 6、法蘭標準，以便為您提供符合要求的產品。
