自動反沖洗過濾器
發布日期：[2015-05-18] 點擊數：
一、產品簡介：

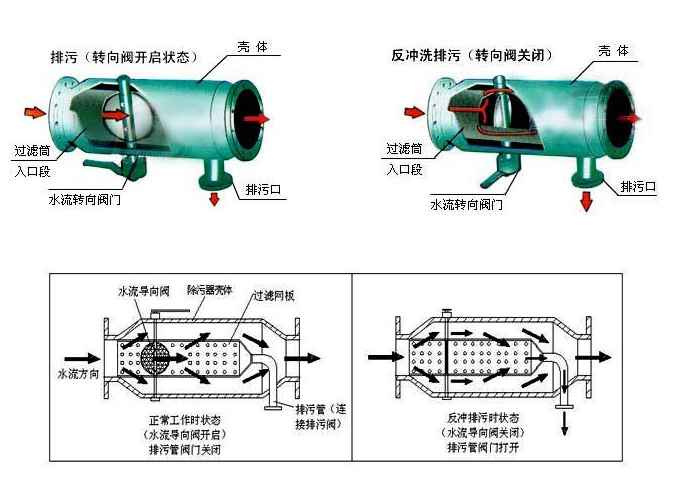

自動反沖洗過濾器廣泛用于冶金、化工、石油、造紙、醫藥、食品、采礦、電力、城市給水領域。是一種先Jin、高效且 易操作的全自動過濾裝置。自動反沖洗過濾器正常過濾時，水流轉向閥為開啟狀需處理的水通過濾網后利用慣性原理而將水中的細小顆粒雜質及懸浮物由于慣性作用沉積在排污口附近。自動反沖洗過濾器沖洗排污時，水流轉向閥為開啟狀態。當濾網截留水中的細小粒顆粒雜質及懸浮物達到一定數量時，將排污口上的閥門打開，在水流的作用下將粘在過濾器收集段的部分的雜質沖洗直到排出水清澈為止。再關閉排污口上的過濾器進入正常工作狀態。自動反沖洗過濾器反沖洗排污時，水流轉向閥為關閉狀態,排污閥開啟，這時水流被迫從過濾網筒的入口段網孔進入過濾筒外側與殼體夾層，反向從網筒外側沖洗粘附在網孔上的雜質，達到清潔過濾網的目的。由于轉向閥關閉，水經過反沖閥后流速增大，反洗效果好。且不需拆卸排污，降低了勞動強度，避免了調試和維修過程中的拆卸和排污、省工、省力、省時。
二、產品性能及特點：
自動反沖洗過濾器清洗排污時系統不間斷供水，具有自動化程度高，處理量大，可自行清洗排污，并不間斷供水，應用面廣泛等優點。
三、產品外形及安裝尺寸：
DN | 入口到排污口 | 入口到出口 | 筒體中心到排污口 | 筒體中心到手閥口 | 排污口（DN） | |
50 | 2" | 190 | 255 | 100 | 70 | 15 |
80 | 3" | 232 | 320 | 140 | 96 | 25 |
100 | 4" | 260 | 350 | 180 | 128 | 32 |
150 | 6" | 390 | 525 | 230 | 189 | 50 |
200 | 8" | 520 | 700 | 280 | 220 | 65 |
250 | 10" | 650 | 875 | 330 | 255 | 80 |
300 | 12" | 780 | 1050 | 380 | 294 | 100 |
四、產品技術參數：
型號 | SZC | 螺帽螺栓 | 20# 304 316 316L |
規格 | DN32～500 GB81-95 | 法蘭標準 | HG GB SH HGJ JB ANSI JIS |
殼體材質 | A3 304 316 316L | 工作溫度 | CS:-30～350℃ SS:-80～480℃ |
濾芯材質 | 304 316 316L | 制造檢測標準 | HGJ532-91 GB150-98 |
過濾精度 | 10~300(目/in) | 連接形式 | 法蘭連接 對焊連接 |
密封墊片 | 丁腈橡膠 聚四氟乙烯 金屬墊片 | 外表 | CS:Paint SS:No Paint |
五、產品安裝使用和維護：
直接安裝在產品管道上，不需任何支撐結構，一般靠近被保護設備前；沖洗可分兩階段進行。一是清洗排污階段，打開排污閥約30秒的時間，根據管內雜質情況定，讓雜質從排污口排出；二是反沖洗階段,排污閥仍打開，開啟水流轉向閥約30秒，將粘附在過濾網上的留物反沖洗排出；該設備無易損件，只定期根據水質進行排污即可。
六、訂貨須知：
訂貨時請確定以下參數：1、口徑 2、材質 3、工作壓力 4、過濾精度 5、介質 6、法蘭標準，以便為您提供符合要求的產品。
