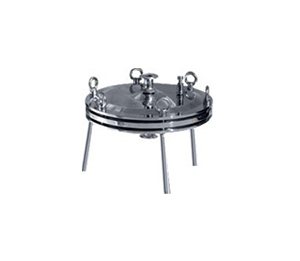

碟盤式過濾器

發布日期：[2015-05-18]    點擊數：

一、產品簡介：

　　碟盤式過濾器由過濾單元并列組合而成，其過濾單元主要是由一組帶溝槽或棱的環狀增強塑料濾盤構成。過濾時污水從外側進入，相鄰濾盤上的溝槽棱邊形成的輪緣把水中固體物截留下來；反沖洗時水自環狀濾盤內部流向外側，將截留在濾盤上的污物沖洗下來，經排污口排出。盤片在單元內為緊密壓實疊加在一起，上下兩層盤片中間溝槽起到過濾攔截的作用。原水通過過濾單元時由外向內流動，大于溝槽的雜質會被攔截在外部。碟盤式過濾器的核心部件是疊放在一起的塑料濾盤，濾盤上有特制的溝槽或棱，相鄰濾盤上的溝槽或棱構成一定尺寸的通道，粒徑大于通道尺寸的懸浮物均被攔截下來，達到過濾效果。該產品在很大程度上可以取代砂濾器等傳統的機械過濾裝置，其性能良好、水電耗遠低于其他產品。

　　原水進入兩層濾盤中間時，首先順曲線棱向盤內流動，但是仔細觀察無法直接進入。這時起過濾攔截作用的是環形棱，小于環形棱溝槽尺寸的雜質可以沿環形棱進入與內部相通的曲線棱，大的雜質被攔截下來。

二、產品性能及特點：

　　碟盤式過濾器具有高效，準確過濾,標準模塊化，節省占地，全自動運行，連續出水,壽命長,高Zhi量，維護量少等優點。

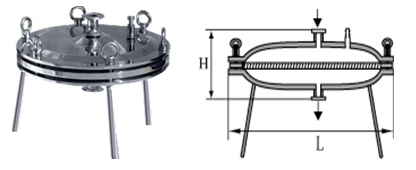

三、產品外形及安裝尺寸：

DN	25	32	40	50
in	1	11/4	11/2	2
H	550	900	1150	1500
D	100	200	220	300
L	220	320	350	450

四、產品技術參數：

1、運行參數：

處理量0。25MPa

出水懸浮粒徑5μ～800μ反洗流速8～18m3/h

工作壓力0。08~1MPa反洗時間20~60秒

工作溫度＜80℃反洗水耗30～100Kg(單個過濾頭)

pH5～11。5系統壓損0。001～0。08MPa

2、設備材質：

盤式過濾單元由增強聚酰胺塑料成形制造，防腐耐磨，可承受工作壓力1MPa，過濾盤材質為聚丙烯塑料EPDM密封，進出水及排水管路有碳鋼聚酯涂襯、工程塑料和不銹鋼三種；閥門有塑料閥或金屬閥；系統配套提供多功能控制盤。

3、濾盤區分：

盤式過濾器的過濾功能由內部的濾盤完成，用戶可根據用水要求選擇不同精度的過濾盤，規格有5μ、10μ、20μ、55μ、100μ、130μ、200μ等多種。為了便于安裝使用，不同規格的濾盤采用不同的顏色來區分，其顏色分別如下(工業應用中過濾精度一般要求在5~50微米，所以此處僅列出了部分規格)：

4、組合形式：

盤式濾器主要是以盤式過濾單元為基礎加以組合構成的，盤式過濾單元以進出口管徑為區分標準，主要有2、3、4三大類，在組合安裝上又分別有不同的形式。

五、產品安裝使用和維護：

　　濾盤的別樣結構還使將污物沖出的反沖洗過程更加簡單和容易，而不需要復雜的馬達和驅動器等機構，簡單的水流即可足以將污物沖出濾芯。這種良好性能減少了過濾器的反沖洗時間；同時由于污物不僅貯存在濾盤組與外殼之間，更多地可以貯存在濾盤組內部，所以過濾器可以容納更多的污物。

六、訂貨須知：

　　訂貨時請確定以下參數：1、口徑 2、材質 3、工作壓力 4、過濾精度 5、流量6、介質7、溫度8、法蘭標準，以便為您提供符合要求的產品。
