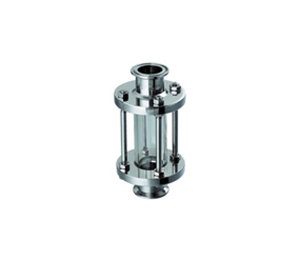

玻璃管視鏡
發布日期：[2015-05-18] 點擊數：
一、產品簡介：
玻璃管視鏡俗稱視盅,又叫管道視鏡,法蘭管道視鏡.適用在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中的液體、氣體、蒸氣等介質的流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。是工業管道裝置上主要附件之一，使用非常廣泛。
二、產品性能及特點：
玻璃管視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產，安裝簡單方便，拆卸便捷。

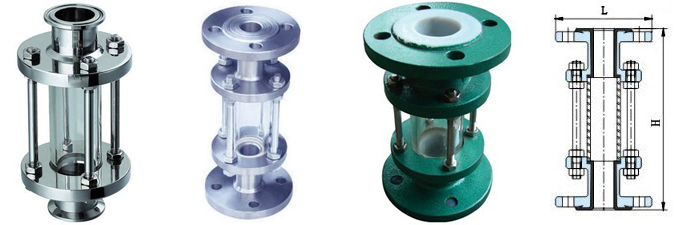

三、產品外形及安裝尺寸：
| DN | G | 玻璃管徑 | H |
| 15 | 1/2 | φ40×100 | 250 |
| 20 | 3/4 | φ50×100 | 250 |
| 25 | 1 | φ50×100 | 250 |
| 32 | 11/4 | φ60×100 | 250 |
| 40 | 11/2 | φ70×100 | 250 |
| 50 | 2 | φ70×100 | 250 |
| 65 | 21/2 | φ95×100 | 250 |
| 80 | 3 | φ115×100 | 250 |
| 100 | 4 | φ120×100 | 250 |
| 125 | 5 | φ140×100 | 250 |
| 150 | 6 | φ170×100 | 250 |
四、產品技術參數：
型號 Model | SJ-BL | 螺帽/螺栓 Bolt/Nut | 20# 304 316 316L |
規格 | DN20～500 GB81-95 | 法蘭標準 | HG GB SH HGJ JB ANSI JIS |
殼體材質 | A3 304 316 316L | 工作溫度 | 0℃～250℃ 0℃～800℃ |
玻璃材質 | 鋼化玻璃 石英玻璃 | 制造檢測標準 | HGJ532-91 GB150-98 |
允許急變溫度 | <60℃< p=""> | 連接形式 | 法蘭連接 對焊連接 螺紋連接 |
密封墊片 | 丁腈橡膠 聚四氟乙烯 金屬墊片 金屬纏繞墊片 石墨墊片 | ||
五、產品安裝使用和維護：
玻璃管視鏡是用于觀察液體、氣體、蒸汽等介質流動反應設備，視窗玻璃應保持干凈無灰塵，便于觀察；玻璃管視鏡的視窗玻璃屬易損件，安裝視鏡時一定要小心輕放，一般垂直安裝在管道上；玻璃管視鏡上的玻璃耐溫耐壓有一定的局限性（<0.6mpa），需嚴格按照產品設計制造要求來操作。< p="">
六、訂貨須知：
訂貨時請確定以下參數：1、公稱通徑 2、工作壓力 3、材質 4、法蘭標準 5、介質 6、工作溫度，以便為您提供符合要求的產品。
