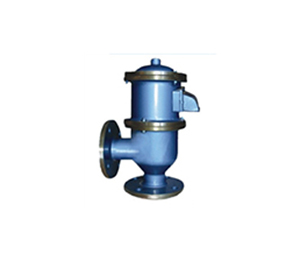

帶吸入接管阻火呼吸閥
發布日期：[2015-05-18] 點擊數：
一、產品簡介：
帶吸入接管（阻火）呼吸閥是原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上不可缺少的主要安全設備，能起到防止蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。帶吸入接管（阻火）呼吸閥是維護儲罐氣壓平衡，減少介質揮發的安全節能產品。帶吸入接管（阻火）呼吸閥是安裝在固定頂罐上的通風及阻火裝置，能起到減少油品蒸發損耗，控制儲罐壓力平衡和控制火焰的作用。它能對儲罐內外壓力進行自動調節等特點。呼吸閥內設有靜電保護裝置，使得該閥時刻與罐體保持同等電位。呼吸閥的品種很多，各有其不同的性能和特性，在選擇時就要按照其特性所滿足的條件，是否能達到Zui佳的運行效果，再多方面考慮一些客觀的因素即可。帶吸入接管（阻火）呼吸閥就是其中一個受市場歡迎的產品，帶吸入接管（阻火）呼吸閥在系統中起安全保護作用。在實際應用時，應根據實際需要選擇其特性類型，并根據Zui大排氣量選擇其通徑為Zui佳方案。帶吸入接管（阻火）呼吸閥是新型改進型呼吸閥，集合呼吸閥與儲罐阻火器的雙重作用。根據國家標準《石油化工企業設計防火規范》（GB50160-92）之規定：“儲存甲、乙類液體的固定式頂罐，應設阻火器和呼吸閥”。
二、產品性能及特點：
帶吸入接管（阻火）呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，結構緊湊，阻火性能強、通氣量大、泄漏量小、耐腐蝕、耐低溫、防霜凍、易檢修，安全方便等特點；閥盤采用四氟材料，耐低溫，防凍性能好；阻火盤采用不銹鋼材質，阻火性能優良。
三、產品外形及安裝尺寸：

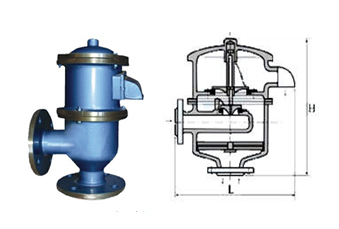

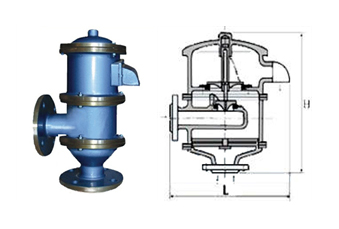

帶吸入接管呼吸閥HXF-III 帶吸入接管阻火呼吸閥HXF-IIIZ
口徑DN | 英寸 | 寬度L/mm | 高度H/mm |
25 | 1" | 160 | 500 |
50 | 2" | 320 | 650 |
80 | 3" | 450 | 750 |
100 | 4" | 450 | 950 |
150 | 6" | 620 | 1100 |
200 | 8" | 750 | 1200 |
250 | 10" | 850 | 1500 |
300 | 12" | 1100 | 1750 |
四、產品技術參數：
型號Model | HXF-III / HXF-IIIZ型 | 規格Size | DN25-DN350 PN0.6-PN2.5 |
殼體材質 | AL CS 304 316 316L | 導桿材質 | AL 304 316 316L |
螺帽螺栓 | CS 304 316 316L | 密封墊片 | 石墨墊片 金屬墊片 聚四氟乙烯 gasket Medal gasket PTFE |
正壓閥盤材質 | CS 304 316 316L/F4 | 負壓閥盤材質 | 聚四氟乙烯 F4 |
正壓閥盤壓力 | +36 mmH2O ~ +1000mmH2O | 負壓閥盤壓力 | -25 mmH2O ~ -65mmH2O |
壓力等級 | A級 B級 C級 D級 | 環境溫度 | CS:-30℃~+350℃ SS:-80℃~+350℃ |
連接方式 | 法蘭連接 螺紋連接 | 法蘭標準 | JB GB HG ANSI SH JIS |
設計制造檢測標準 | SY/T0511-1996 GB5908-86 | 外表處理 | CS: paint SS:NO Paint |
五、產品安裝使用和維護：
各種呼吸閥都應垂直安裝，帶吸入接管（阻火）呼吸閥出口處應無阻力，避免產生受壓現象。帶吸入接管（阻火）呼吸閥在安裝前應專門測試，并檢查其密封性。 帶吸入接管（阻火）呼吸閥安裝在儲罐頂部，是排放罐內正壓，負壓氣體的設備，使罐內的液體進出不會受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時帶吸入接管（阻火）呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。帶吸入接管（阻火）呼吸閥用于油及液體罐上，來排除罐內的正壓和負壓氣體，使罐內液體進出方便。如罐體上不裝帶吸入接管（阻火）呼吸閥，罐內的液體進出將有一定的障礙，很可能出現罐體變型和振動，該產品設計合理，結構簡單，使用方便；是儲罐的B備產品，不可缺少。
為了帶吸入接管（阻火）呼吸閥使用安全，應在3-6個月內定期將波紋阻火層拆下，清洗干凈，保證阻火層上每個孔暢通，防止堵塞，確保安全正常使用，如有損壞應立即調換。在檢查維護重新安裝時，應保證閥內各結合面嚴密配合。新閥啟用時，安裝前應清除閥盤間的防震物，否則呼吸閥將失靈。帶吸入接管（阻火）呼吸閥安裝于儲罐上一般使用1-3個月后，需要定期檢查呼吸閥正負壓閥盤工作是否靈活，帶吸入接管（阻火）呼吸閥在正常工作時，會發出“嘶-嘶-嘶”的泄壓排氣的聲音，否則，需要將帶吸入接管（阻火）呼吸閥頂部的閥蓋打開，檢查帶吸入接管（阻火）呼吸閥的閥盤是否出現“卡盤”現象。導桿上是否有污垢，若有，及時清理干凈污垢，保證導桿運行自如。閥座密封面有無磨損，如有磨損需立即更換，以保證帶吸入接管（阻火）呼吸閥的正常安全運行。帶吸入接管（阻火）呼吸閥的正負壓閥盤是根據罐內的壓力的升降而不斷變化，上下運動。當帶吸入接管（阻火）呼吸閥使用三年時間后，一般都需要更換呼吸閥內部的閥盤，導桿以及閥座的密封面，以保證呼吸閥正常工作，維持儲罐的安全運行。
六、訂貨須知：
訂貨時請確定以下參數：1、口徑 2、材質 3、操作壓力 4、介質 5、法蘭標準 6、數量，以便為您提供符合要求的產品。
