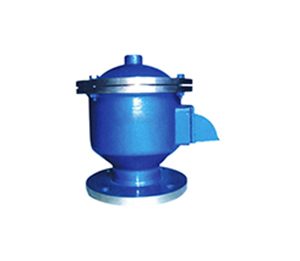

（阻火）單呼吸閥

發布日期：[2015-05-18]    點擊數：

一、產品簡介：

　?。ㄗ杌穑﹩魏糸y不僅能維持儲罐氣壓平衡，確保儲罐在超壓時免受破壞，且能減少罐內介質損耗。（阻火）單呼閥的閥座為重力式結構。其特點是閥盤與閥座之間采用帶空氣墊的軟接觸，氣密性好，不易結霜凍結，適宜于寒冷的地區使用。（阻火）單呼閥安裝在儲罐頂部，是排放罐內正壓氣體的設備，使罐內的液體進入時不會受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如停止工作時（阻火）單呼閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。根據國家標準《石油化工企業設計防火規范》（GB50160-92）之規定：“儲存甲、乙類液體的固定式頂罐，應設阻火器和呼吸閥”。新型（阻火）單呼閥是原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上不可缺少的主要安全設備，是防止蒸發損耗與保護儲罐在受超壓時免遭破壞的作用。

二、產品性能及特點：

　?。ㄗ杌穑﹩魏糸y閥盤采用四氟材料，耐低溫，防凍性能好；殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好；結構簡單，易檢修，安全方便；（阻火）單呼閥性能完全符合石油工業部標準 SY7511-1996 規定。

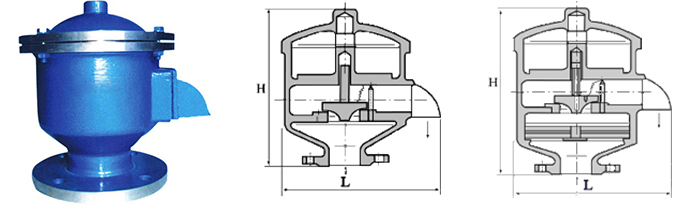

三、產品外形及安裝尺寸：

單呼閥HXF-V 阻火單呼閥HXF-VZ型

口徑DN	英寸	寬度L/mm	高度H/mm
25	1"	200	165
40	1-1/2"	230	190
50	2"	270	220
80	3"	320	260
100	4"	350	280
150	6"	410	330
200	8"	480	380
250	10"	560	420

四、產品技術參數：

型號Model	HXF-V / HXF-VZ型	規格 Size	DN25-DN350 PN0.6-PN2.5
殼體材質 Body Materials	AL CS 304 316 316L	導桿材質 Guide Rod	AL 304 316 316L
螺帽螺栓 Bolt/Nut	CS 304 316 316L	密封墊片 Gasket Seal	石墨墊片Graphite 金屬墊片gasket Medal 聚四氟乙烯gasket PTFE
正壓閥盤材質 Positive valve plate	CS 304 316 316L/F4	負壓閥盤材質Vacuum valve plate	/
正壓閥盤壓力 Positive Pressure	+36 mmH2O ~ +1000mmH2O	負壓閥盤壓力 Vacuum Pressure	/
壓力等級 Pressure Group	A級 B級 C級 D級	環境溫度 Ambient Temper	CS:-30℃~+350℃ SS:-80℃~+350℃
連接方式 Joint Type	法蘭連接 螺紋連接 Flange Threaded	法蘭標準 Flange Standard	JB GB HG ANSI SH JIS
設計制造檢測標準 Manufacture Standard	SY/T0511-1996 GB5908-86	外表處理 Coating	CS: paint SS:NO Paint

五、產品安裝使用和維護：

　　各種呼吸閥都應垂直安裝，（阻火）單呼閥出口處應無阻力，避免產生受壓現象。（阻火）單呼閥在安裝前應專門測試，并檢查其密封性。對使用中的（阻火）單呼閥應作定期檢查。如停止工作時（阻火）單呼閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。（阻火）單呼閥用于油及液體罐上，來排除罐內的正壓和負壓氣體，使罐內液體進出方便。如罐體上不裝呼吸閥，罐內的液體進出將有一定的障礙，很可能出現罐體變型和振動，該產品設計合理，結構簡單，使用方便；是儲罐的B備產品，不可缺少。

　?。ㄗ杌穑﹩魏糸y安裝于儲罐上一般使用1-3個月后，需要定期檢查呼吸閥正負壓閥盤工作是否靈活，（阻火）單呼閥在正常工作時，會發出“嘶-嘶-嘶”的泄壓排氣的聲音，否則，需要將（阻火）單呼閥頂部的閥蓋打開，檢查（阻火）單呼閥的閥盤是否出現“卡盤”現象。導桿上是否有污垢，若有及時清理干凈污垢，保證導桿運行自如。閥座密封面有無磨損，如有磨損需立即更換，以保證（阻火）單呼閥的正常安全運行。（阻火）單呼閥的正壓閥盤是根據罐內的壓力的升降而不斷變化，上下運動。當（阻火）單呼閥使用三年時間后，一般都需要更換（阻火）單呼閥內部的閥盤，導桿以及閥座的密封面，以保證呼吸閥正常工作，維持儲罐的安全運行。

六、訂貨須知：

　　訂貨時請確定以下參數：1、口徑 2、材質 3、操作壓力 4、介質 5、法蘭標準 6、數量，以便為您提供符合要求的產品。
