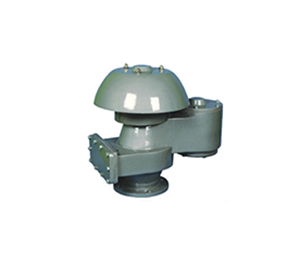

89型德國式阻火呼吸閥

發布日期：[2015-05-18]    點擊數：

一、產品簡介：

　　全天候呼吸閥為閥座相互重疊的重力式結構。其特點是閥盤與閥座之間采用帶空氣墊的軟接觸，氣密性好，不易結霜凍結，適宜于寒冷的地區使用。此閥門通常與儲罐阻火器配套使用，參照國家標準：SY/T0511-1996《石油儲罐呼吸閥》檢驗和驗收。全天候呼吸閥安裝在儲罐頂部，是排放罐內正壓，負壓氣體的設備，使罐內的液體進出不會受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。根據國家標準《石油化工企業設計防火規范》（GB50160-92）之規定：“儲存甲、乙類液體的固定式頂罐，應設阻火器和呼吸閥”。新型全天候呼吸閥是原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上不可缺少的主要安全設備，是防止蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。

二、產品性能及特點：

　　89型德國式阻火呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，結構緊湊，阻火性能強、通氣量大、泄漏量小、耐腐蝕、耐低溫、防霜凍、易檢修，安全方便等特點；閥盤采用四氟材料，耐低溫，防凍性能好；阻火盤采用不銹鋼材質，阻火性能優良。

三、產品外形及安裝尺寸：

口徑DN		英寸		寬度L/mm		高度H/mm
50		2"		320		320
80		3"		380		350
100		4"		420		380
150		6"		520		450
200		8"		600		520
250		10"		680		600
300		12"		750		650
350		14"		850		700

四、產品技術參數：

型號 Model	ZFQ-89型	規格Size	DN50-DN350 PN0.6-PN2.5
殼體材質 Body Materials	AL CS 304 316 316L	導桿材質 Guide Rod	AL 304 316 316L
螺帽螺栓 Bolt/Nut	CS 304 316 316L	密封墊片 Gasket Seal	石墨墊片 金屬墊片 聚四氟乙烯 Graphite gasket Medal gasket PTFE
正壓閥盤材質 Positive valve plate	CS 304 316 316L/F4	負壓閥盤材質 Vacuum valve plate	聚四氟乙烯 F4
正壓閥盤壓力 Positive Pressure	+36 mmH2O ~ +1000mmH2O	負壓閥盤壓力 Vacuum Pressure	-25 mmH2O ~ -65mmH2O
壓力等級 Pressure Group	A級 B級 C級 D級	環境溫度 Ambient Temper	CS:-30℃~+350℃ SS:-80℃~+350℃
連接方式 Joint Type	法蘭連接 螺紋連接 Flange Threaded	法蘭標準 Flange Standard	JB GB HG ANSI SH JIS
設計制造檢測標準 Manufacture Standard	SY/T0511-1996 GB5908-86	外表處理 Coating	CS: paint SS:NO Paint

五、產品安裝使用和維護：

　　89型防爆阻火呼吸閥出口處應無阻力，避免產生受壓現象，安裝在儲油罐的Zui高點，以便降低物料的蒸發損耗和維持儲罐內外的氣壓平衡。一般立式油罐，呼吸閥安裝于油罐頂板中央范圍內；對于罐頂需要設隔熱層的儲罐，呼吸閥可安裝在梯子平臺附近。呼吸閥應垂直安裝，呼吸閥出口處應無阻力，避免產生受壓現象。呼吸閥在安裝前應專門測試，并檢查其密封性。如停止工作時防爆阻火呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。防爆阻火呼吸閥用于油及液體罐上，來排除罐內的正壓和負壓氣體，使罐內液體進出方便。如罐體上不裝防爆阻火呼吸閥，罐內的液體進出將有一定的障礙，很可能出現罐體變型和振動，該產品設計合理，結構簡單，使用方便；是儲罐的B備產品，不可缺少。

　　為了防爆阻火呼吸閥使用安全，應在3-6個月內定期將波紋阻火層拆下，清洗干凈，保證阻火層上每個孔暢通，防止堵塞，確保安全正常使用，如有損壞應立即調換。在檢查維護重新安裝時，應保證閥內各結合面嚴密配合。新閥啟用時，安裝前應清除閥盤間的防震物，否則呼吸閥將失靈。防爆阻火呼吸閥安裝于儲罐上一般使用1-3個月后，需要定期檢查呼吸閥正負壓閥盤工作是否靈活，防爆阻火呼吸閥在正常工作時，會發出“嘶-嘶-嘶”的泄壓排氣的聲音，否則，需要將防爆阻火呼吸閥頂部的閥蓋打開，檢查阻火呼吸閥的閥盤是否出現“卡盤”現象。導桿上是否有污垢，若有，及時清理干凈污垢，保證導桿運行自如。閥座密封面有無磨損，如有磨損需立即更換，以保證阻火呼吸閥的正常安全運行。防爆阻火呼吸閥的正負壓閥盤是根據罐內的壓力的升降而不斷變化，上下運動。當防爆阻火呼吸閥使用三年時間后，一般都需要更換呼吸閥內部的閥盤，導桿以及閥座的密封面，以保證呼吸閥正常工作，維持儲罐的安全運行。

六、訂貨須知：

　　訂貨時請確定以下參數：1、口徑 2、材質 3、操作壓力 4、介質 5、法蘭標準 6、數量，以便為您提供符合要求的產品。
