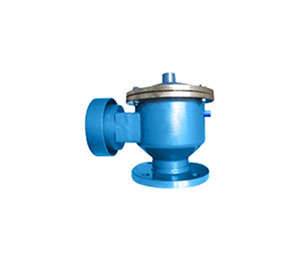

夾套保溫阻火呼吸閥
發布日期：[2015-05-18] 點擊數：
一、產品簡介：
夾套保溫(阻火)呼吸閥是在全天候呼吸閥的基礎上改造的實用型產品，在呼吸閥的外層筒體上接出一根小短管后，用以接入熱性介質來保證呼吸閥筒體內的防凍性,主要適用于高寒地區。夾套保溫(阻火)呼吸閥是維護儲罐氣壓平衡，減少介質揮發的安全節能產品。夾套保溫(阻火)呼吸閥是安裝在固定頂罐上的通風及阻火裝置，能起到減少油品蒸發損耗，控制儲罐壓力平衡和控制火焰的作用。它能對儲罐內外壓力進行自動調節等特點。夾套保溫(阻火)呼吸閥是原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上不可缺少的主要安全設備，能起到防止蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。夾套保溫(阻火)呼吸閥是新型改進型呼吸閥，集合呼吸閥與儲罐阻火器的雙重作用。根據國家標準《石油化工企業設計防火規范》（GB50160-92）之規定：“儲存甲、乙類液體的固定式頂罐，應設阻火器和呼吸閥”。呼吸閥內設有靜電保護裝置，使得該閥時刻與罐體保持同等電位。
二、產品性能及特點：
夾套保溫(阻火)呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，結構緊湊，阻火性能強、通氣量大、泄漏量小、耐腐蝕、耐低溫、防霜凍、易檢修，安全方便等特點。閥盤采用四氟材料，耐低溫，防凍性能好；阻火盤采用不銹鋼材質，阻火性能優良；

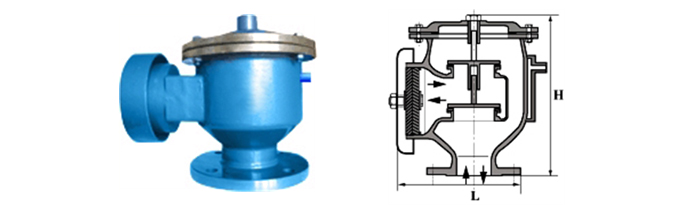

三、產品外形及安裝尺寸：
口徑DN | 英寸 | 寬度L/mm | 高度H/mm |
25 | 1" | 200 | 165 |
40 | 1-1/2" | 230 | 190 |
50 | 2" | 270 | 220 |
80 | 3" | 320 | 260 |
100 | 4" | 350 | 280 |
150 | 6" | 410 | 330 |
200 | 8" | 480 | 380 |
250 | 10" | 560 | 420 |
四、產品技術參數：
型號 Model | HXF-JAV型 | 規格Size | DN25-DN350 PN0.6-PN2.5 RF |
殼體材質 | AL CS 304 316 316L | 導桿材質 | AL 304 316 316L |
螺帽螺栓 | CS 304 316 316L | 密封墊片 | 石墨墊片 金屬墊片 聚四氟乙烯 gasket Medal gasket PTFE |
正壓閥盤材質 | CS 304 316 316L/F4 | 負壓閥盤材質 | 聚四氟乙烯 F4 |
正壓閥盤壓力 | +36 mmH2O ~ +1000mmH2O | 負壓閥盤壓力 | -25 mmH2O ~ -65mmH2O |
壓力等級 | A級 B級 C級 D級 | 環境溫度 | CS:-30℃~+350℃ SS:-80℃~+350℃ |
連接方式 | 法蘭連接螺紋連接 | 法蘭標準 | JB GB HG ANSI SH JIS |
設計制造檢測標準 | SY/T0511-1996 GB5908-86 | 外表處理 | CS: paint SS:NO Paint |
五、產品安裝使用和維護：
夾套保溫(阻火)呼吸閥用于油及液體罐上，來排除罐內的正壓和負壓氣體，使罐內液體進出方便。如罐體上不裝夾套保溫(阻火)呼吸閥，罐內的液體進出將有一定的障礙，很可能出現罐體變型和振動，該產品設計合理，結構簡單，使用方便；是儲罐的B備產品，不可缺少。各種呼吸閥都應垂直安裝，夾套保溫(阻火)呼吸閥出口處應無阻力，避免產生受壓現象。 如停止工作時夾套保溫(阻火)呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。夾套保溫(阻火)呼吸閥在安裝前應專門測試，并檢查其密封性。
為了夾套保溫(阻火)呼吸閥使用安全，應在3-6個月內定期將波紋阻火層拆下，清洗干凈，保證阻火層上每個孔暢通，防止堵塞，確保安全正常使用，如有損壞應立即調換。在檢查維護重新安裝時，應保證閥內各結合面嚴密配合。新閥啟用時，安裝前應清除閥盤間的防震物，否則呼吸閥將失靈。夾套保溫(阻火)呼吸閥安裝于儲罐上一般使用1-3個月后，需要定期檢查呼吸閥正負壓閥盤工作是否靈活，夾套保溫(阻火)呼吸閥在正常工作時，會發出“嘶-嘶-嘶”的泄壓排氣的聲音，否則，需要將夾套保溫(阻火)呼吸閥頂部的閥蓋打開，檢查阻火呼吸閥的閥盤是否出現“卡盤”現象。導桿上是否有污垢，若有，及時清理干凈污垢，保證導桿運行自如。閥座密封面有無磨損，如有磨損需立即更換，以保證阻火呼吸閥的正常安全運行。夾套保溫(阻火)呼吸閥的正負壓閥盤是根據罐內的壓力的升降而不斷變化，上下運動。當夾套保溫(阻火)呼吸閥使用三年時間后，一般都需要更換呼吸閥內部的閥盤，導桿以及閥座的密封面，以保證呼吸閥正常工作，維持儲罐的安全運行。
六、訂貨須知：
訂貨時請確定以下參數：1、口徑 2、材質 3、操作壓力 4、介質 5、法蘭標準 6、數量，以便為您提供符合要求的產品。
