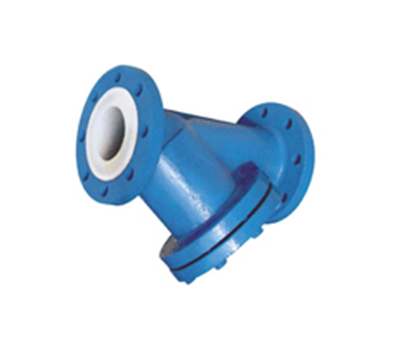

Y型過濾器
發布日期：[2015-05-18] 點擊數：
一、產品簡介：
Y型過濾器可用于工業、農業、電子、醫藥、建筑、鋼鐵、冶金、造紙等行業的水過濾。Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。也可用于氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。 Y型過濾器屬于管道粗過濾器系列，
Y型過濾器是液壓系統中用于管路部分的過濾器。是管道輸送過程中涉及到的過濾器。主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。Y型過濾器工作原理：當液體通過筒體進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，使用維護極為方便。
二、產品性能及特點：
Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器具有制作簡單、結構先JIN、安裝清洗方便、納污量大、阻力小、排污方便等優點。
三、產品外形及安裝尺寸：
DN | L | H | H1 | 有效過濾面積m2 | |
25 | 1" | 160 | 80 | 160 | 0.00343 |
40 | 1 1/2" | 200 | 100 | 240 | 0.00767 |
50 | 2" | 220 | 120 | 250 | 0.01160 |
65 | 2 1/2" | 250 | 140 | 350 | 0.02111 |
80 | 3" | 275 | 170 | 390 | 0.03029 |
100 | 4" | 305 | 200 | 450 | 0.04063 |
150 | 6" | 385 | 270 | 580 | 0.07709 |
200 | 8" | 465 | 330 | 690 | 0.11967 |
250 | 10" | 555 | 370 | 800 | 0.19155 |
300 | 12" | 590 | 400 | 950 | 0.26738 |
四、產品技術參數：
Model | SY-I型 | 螺帽螺栓 | 20# 304 316 316L |
規格 | DN15～600 GB81-95 | 法蘭標準 | HG GB SH HGJ JB ANSI JIS |
殼體材質 | A3 PP 304 | 工作溫度 | CS:-30～350℃ SS:-80～480℃ |
濾芯材質 | 304 316 316L | 制造檢測標準 | HGJ532-91 GB150-98 |
過濾精度 | 10～300(目/in) | 連接形式 | 法蘭連接 對焊連接 螺紋連接 |
密封墊片 | 丁腈橡膠 聚四氟 金屬墊片 | 外表 | CS:Paint SS:No Paint |
五、產品安裝使用和維護：
Y型過濾器可水平安裝，可垂直安裝，進出口方向與閥體上的箭頭方向應保持一致，適合流量較小流體輸送管道；Y型過濾器工作一段時間后，濾芯內沉淀一定雜質，壓力降增大，流速下降，需及時清除過濾器濾芯內部的雜物；當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，使用維護極為方便。注意過濾芯上不銹鋼鋼絲網不能變形損壞，否則，再裝上去的過濾器，過濾效果將達不到設計要求；檢查時如發現不銹鋼鋼絲網變形或損壞，應立即拆卸更換。
六、訂貨須知：
訂貨時請確定以下參數：1、口徑 2、材質 3、工作壓力 4、過濾精度 5、介質 6、法蘭標準，以便為您提供符合要求的產品。
