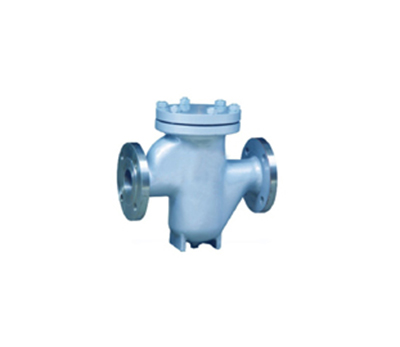

U型過濾器

發布日期：[2015-05-18]    點擊數：

一、產品簡介：

　　U型過濾器屬于管道粗過濾器系列，安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。U型過濾器適用于化工、食品、飲料、水處理行業進行粗精過濾。U型過濾器是除去液體中少量固體顆粒的小型設備，主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而潔凈的流體通過濾藍、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，使用維護極為方便。

　　我公司所生產的U型過濾器能根據客戶具體要求（特殊壓力、特殊口徑）定制。

二、產品性能及特點：

　　U型過濾器具有壓力損失小，流通面積大，抗污性強，排污容易，排污容易。廣泛用于蒸汽、空氣、水、油品等系統管道中，保護多種計量儀器、泵機、閘閥、蔬水器等設備。

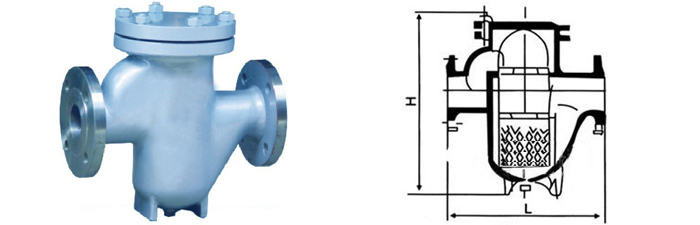

三、產品外形及安裝尺寸：

DN		L	H	有效過濾面積m2
25	1"	180	260	0.0162
50	2"	260	300	0.0315
80	3"	340	400	0.0590
100	4"	400	470	0.1077
150	6"	500	630	0.2910
200	8"	560	780	0.4076
300	12"	750	1200	0.6800

四、產品技術參數：

型號 Model	SRB-U	螺帽螺栓 Bolt/Nut	20# 304 316 316L
規格 Size	DN25～500 GB81-95 PN0.6～5.0 FF、RF	法蘭標準 Flanges	HG GB SH HGJ JB ANSI JIS
殼體材質 Body Materials	A3 304 316 316L	工作溫度 Ambient Temperature	CS:-30～350℃ SS:-80～480℃
濾芯材質 Elment	304 316 316L	制造檢測標準 Manufacture inspection	HGJ532-91 GB150-98
過濾精度 Pore size	10~300(目/in)	連接形式 Jonit type	法蘭連接 對焊連接 Flange Butt Welding
密封墊片 Gasket Seal	丁腈橡膠 聚四氟乙烯 金屬墊片 NBR PTFE Metal Gasket	外表 Coating	CS:Paint SS:No Paint

五、產品安裝使用和維護：

　　U型過濾器一般水平安裝，進出口方向與閥體上的箭頭方向應保持一致； U型過濾器工作一段時間后，濾芯內沉淀一定雜質，壓力降增大，流速會下降，清除過濾器芯內的雜質；清洗雜質時，注意過濾芯上不銹鋼鋼絲網不能變形或損壞，在排污前先把過濾器前閥門，關小流量，進行排污；如發現不銹鋼鋼絲網變形或損壞，應立即拆卸更換。

六、訂貨須知：

　　訂貨時請確定以下參數：1、口徑 2、材質 3、工作壓力 4、過濾精度 5、介質 6、法蘭標準，以便為您提供符合要求的產品。
