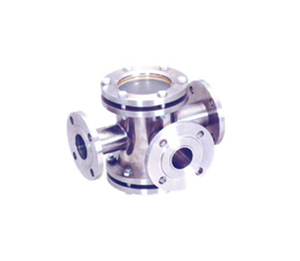

三通/四通視鏡

發布日期：[2015-05-18]    點擊數：

一、產品簡介：

　　三通（四通）視鏡主要分為等徑三通（四通）視鏡與變徑三通（四通）視鏡兩種.其中異徑三通（四通）視鏡的小口徑，可以隨管道的不同而隨意變動位置，但需要在訂貨前確定,在下單過程中做出說明。三通（四通）視鏡是制藥，乳品，石油，啤酒，飲料，化工，水利，電力等工業生產裝置的管道中，常用的一個配件，三通（四通）視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。三通（四通）視鏡通常在管道的交叉口上,視鏡相當于三通（四通）接頭，又具有視鏡的觀察監測的作用；變徑視鏡則適用于管道的彎角上，小徑做為排污孔使用，此類視鏡必須垂直安裝，小口朝下。

二、產品性能及特點：

　　三通（四通）視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產，安裝簡單方便，拆卸便捷。

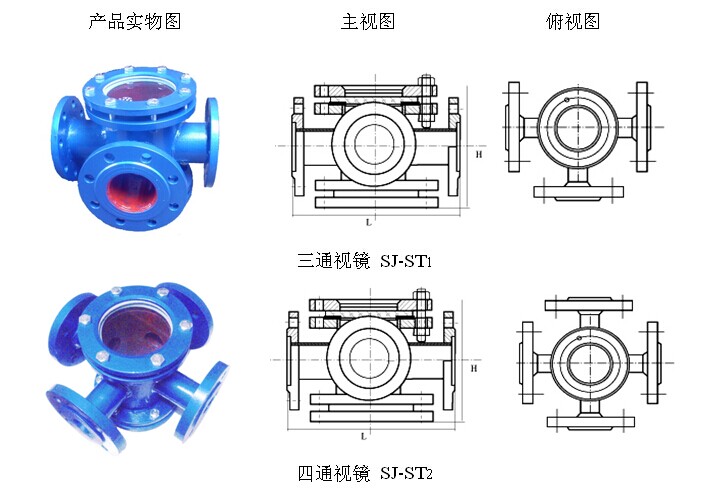

三、產品外形及安裝尺寸：

口徑DN	英寸	寬度L/mm	高度H/mm
20	3/4"	200	160
25	1"	200	180
40	1 1/2"	260	220
50	2"	320	250
65	2 1/2"	320	250
80	3"	360	275
100	4"	360	300
125	5"	440	330

四、產品技術參數：

型號 Model	SJ-ST1 /ST2	螺帽/螺栓 Bolt/Nut	20# 304 316 316L
規格 Size	DN20～500 GB81-95 PN0.6～5.0 FF、RF	法蘭標準 Flanges	HG GB SH HGJ JB ANSI JIS
殼體材質 Body Materials	A3 304 316 316L Glass Fiber	工作溫度 Ambient Temperature	0℃～250℃ 0℃～800℃
玻璃材質 Elment	鋼化玻璃 石英玻璃 Borou silicon Quartz	制造檢測標準 Manufacture inspection	HGJ532-91 GB150-98
允許急變溫度 Allow mutate	<60℃< p="">	連接形式 Jonit type	法蘭連接 對焊連接 螺紋連接 Flange Butt Welding Threaded
密封墊片 Gasket Seal	丁腈橡膠 聚四氟乙烯 金屬墊片 金屬纏繞墊片 石墨墊片 NBR PTFE Metal Gasket Asbestos

五、產品安裝使用和維護：

　　三通（四通）視鏡是用于觀察化工輸送管道中蒸汽，液體，氣體等的運行狀況，其視窗玻璃應保持干凈無灰塵；三通（四通）視鏡的視窗玻璃屬易損件，安裝視鏡時要小心輕放，可水平或垂直安裝；三通（四通）視鏡上的玻璃耐溫耐壓有一定的局限性，需嚴格按照產品設計制造要求來操作。

六、訂貨須知：

　　訂貨時請確定以下參數：1、公稱通徑 2、工作壓力 3、材質 4、法蘭標準 5、介質 6、工作溫度，以便為您提供符合要求的產品。
