直通浮球視鏡

發布日期：[2015-05-18]    點擊數：

一、產品簡介：

　　直通浮球視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。該視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。用于測量或觀察液體、氣體介質的渾濁程度及是否流動情況。

　　直通浮球視鏡能隨時觀察液體、氣體、蒸汽等介質的流動反應情況。觀察管道內設置有浮球與絲網，絲網的作用是防止浮球隨介質流出觀察管道，浮球密度低于管道傳輸?shù)囊后w密度。當管道內有介質流動的時候，浮球就會浮在介質之上，并且隨著介質流動的強度晃動，這樣就可以直觀的觀察到管道內介質的流動情況了。

二、產品性能及特點：

　　直通浮球視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產；安裝簡單方便，拆卸便捷。

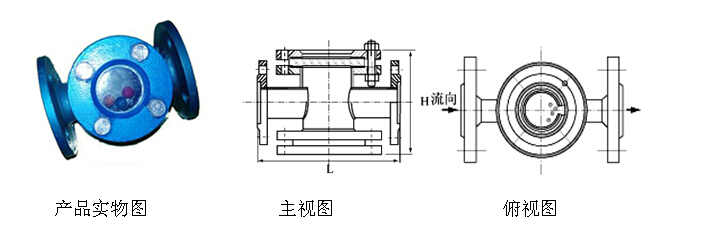

三、產品外形及安裝尺寸：

口徑DN	英寸	寬度L/mm	高度H/mm
20	3/4"	200	160
25	1"	200	180
40	1 1/2"	260	220
50	2"	320	250
65	2 1/2"	320	250
80	3"	360	275
100	4"	360	300
125	5"	440	330

四、產品技術參數：

型號 Model	SJ-FQ	螺帽/螺栓 Bolt/Nut	20# 304 316 316L
規格 Size	DN20～500 GB81-95 PN0.6～5.0 FF、RF	法蘭標準 Flanges	HG GB SH HGJ JB ANSI JIS
殼體材質 Body Materials	A3 304 316 316L Glass Fiber	工作溫度 Ambient Temperature	0℃～250℃ 0℃～800℃
玻璃材質 Elment	鋼化玻璃 石英玻璃 Borou silicon Quartz	制造檢測標準 Manufacture inspection	HGJ532-91 GB150-98
允許急變溫度 Allow mutate	<60℃< p="">	連接形式 Jonit type	法蘭連接 對焊連接 螺紋連接 Flange Butt Welding Threaded
密封墊片 Gasket Seal	丁腈橡膠 聚四氟乙烯 金屬墊片 金屬纏繞墊片 石墨墊片 NBR PTFE Metal Gasket Asbestos

五、產品安裝使用和維護：

　　直通浮球視鏡安裝時要小心輕放，避免玻璃碰撞破損，視鏡可水平或垂直安裝；視鏡的視窗玻璃耐溫耐壓有一定的局限性，需嚴格按照產品設計制造要求來操作。是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵； 直通視鏡的視窗玻璃屬易損件，

以下提供國家標準玻璃制造工藝物理實驗參數： 　

耐溫： 鋼化硼硅玻璃≤200℃、石英玻璃≤1000℃、鋁硅玻璃≤450℃ 　

耐壓： 鋼化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 鋁硅玻璃≤6.4MP

允許急變溫度＜60℃，玻璃因溫差過大造成突然破裂。

六、訂貨須知：

　　訂貨時請確定以下參數：1、公稱通徑 2、工作壓力 3、材質 4、法蘭標準 5、介質 6、工作溫度，以便為您提供符合要求的產品。
