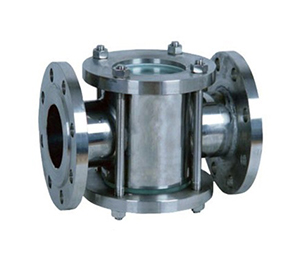

直通對夾視鏡
發布日期：[2015-05-18] 點擊數：
一、產品簡介：
直通對夾視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。直通對夾視鏡就是針對這一種情況而做出的一種改進。它能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產保證產品質量不可缺少的管道附件之一。直通對夾視鏡由玻璃視鏡、觀察管道、進出水管道，觀察管道分別與進水管道和出水管道焊接連通。
二、產品性能及特點：
直通對夾視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產，安裝簡單方便，拆卸便捷。

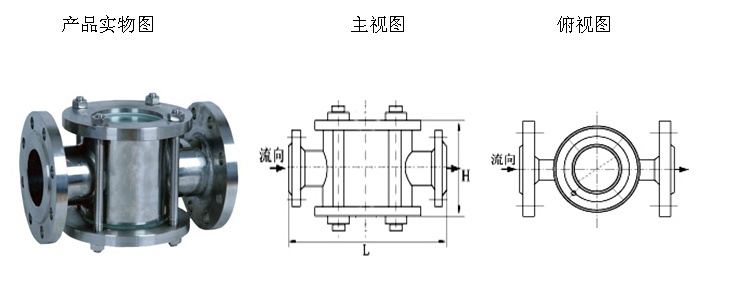

三、產品外形及安裝尺寸：
口徑DN | 英寸 | 寬度L/mm | 高度H/mm |
20 | 3/4" | 200 | 160 |
25 | 1" | 200 | 180 |
40 | 1 1/2" | 260 | 220 |
50 | 2" | 320 | 250 |
65 | 2 1/2" | 320 | 250 |
80 | 3" | 360 | 275 |
100 | 4" | 360 | 300 |
125 | 5" | 440 | 330 |
四、產品技術參數：
型號 Model | SJ-DJ | 螺帽/螺栓 Bolt/Nut | 20# 304 316 316L |
規格 | DN20～500 GB81-95 | 法蘭標準 | HG GB SH HGJ JB ANSI JIS |
殼體材質 | A3 304 316 316L | 工作溫度 | 0℃～250℃ 0℃～800℃ |
玻璃材質 | 鋼化玻璃 石英玻璃 | 制造檢測標準 | HGJ532-91 GB150-98 |
允許急變溫度 | <60℃< p=""> | 連接形式 | 法蘭連接 對焊連接 螺紋連接 |
密封墊片 | 丁腈橡膠 聚四氟乙烯 金屬墊片 金屬纏繞墊片 石墨墊片 | ||
五、產品安裝使用和維護：
直通對夾視鏡必需水平安裝，確信視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損傷并且不粘油脂。仔細核對銘牌參數，不僅要確信與視鏡鏡片連接的元件密封良好，還要確信視鏡與焊接法蘭之間的密封均良好，并確保管道內的壓力不超過擺板視鏡的額定壓力。在緊固螺釘前確信視鏡座與蓋子安裝正確，然后慢慢緊固螺釘。安裝后不能對視鏡有其它的附加壓力，否則會造成視鏡受力不均勻，導致視鏡玻璃破裂。
六、訂貨須知：
訂貨時請確定以下參數：1、公稱通徑 2、工作壓力 3、材質 4、法蘭標準 5、介質 6、工作溫度，以便為您提供符合要求的產品。
