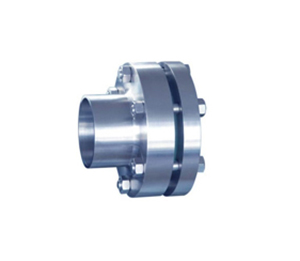

帶頸設備視鏡

發布日期：[2015-05-18]    點擊數：

一、產品簡介：

　　帶頸設備視鏡又稱為壓力容器視鏡,適用于化工、石油、化妝、醫藥及其它工業設備裝置上，以觀察設備內部物料操作情況，防止意外事故的發生,確保產品的質量。

　　帶頸設備視鏡與無頸設備視鏡的區別就在于視鏡底部多了一截管子，無頸設備視鏡與罐體是焊接連接，這樣在某些弧度小，壓力又較高的容器上，焊接后的視鏡，就會發生輕微的變形，這樣就影響了視鏡的密封性，直接影響視鏡的正常使用。而帶頸設備視鏡就是在設備視鏡的基礎上，在與罐體焊接的地方加了一截短管，這樣就把視鏡的密封與焊接口分了開來，使焊接應力對視鏡密封面的影響減少到Zui小。

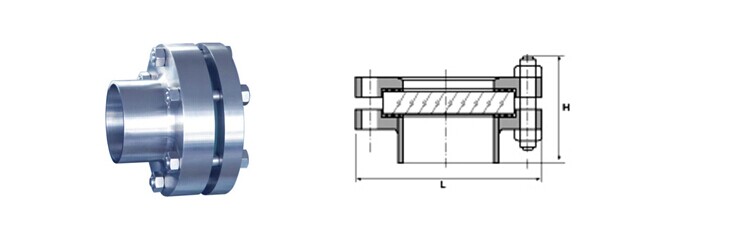

二、產品外形及安裝尺寸：

口徑DN	英寸	寬度L/mm	高度H/mm
50	2"	165	73
80	3"	195	82
100	4"	235	88
125	5"	255	88

三、產品技術參數：

型號 Model	SJ-SB2	螺帽螺栓 Bolt/Nut	20# 304 316 316L
規格 Size	DN50～150 GB81-95 PN0.6～2.5 FF、RF	法蘭標準 Flanges	HG GB SH HGJ JB ANSI JIS
殼體材質 Body Materials	A3 304 316 316L Glass Fiber	工作溫度 Ambient Temperature	0℃～250℃ 0℃～800℃
玻璃材質 Elment	鋼化玻璃 石英玻璃 Borou silicon Quartz	制造檢測標準 Manufacture inspection	HGJ501-502-86
允許急變溫度 Allow mutate	<60℃< p="">	連接形式 Jonit type	對焊連接 Butt Welding
密封墊片 Gasket Seal	丁腈橡膠 聚四氟乙烯 金屬墊片 金屬纏繞墊片 石墨墊片

四、產品安裝使用和維護：

　　帶頸設備視鏡是安裝于化工，醫藥行業的容器或反應釜上，直接焊接在需要安裝的部位；帶頸設備視鏡上的視窗玻璃屬易損件，安裝視鏡時要小心輕放，避免視窗玻璃破損；帶頸視鏡上的玻璃耐溫耐壓有一定的局限性，需嚴格按照產品設計制造要求操作。

五、訂貨須知：

　　訂貨時請確定以下參數：1、公稱通徑 2、工作壓力 3、材質 4、法蘭標準 5、介質 6、工作溫度，以便為您提供符合要求的產品。
