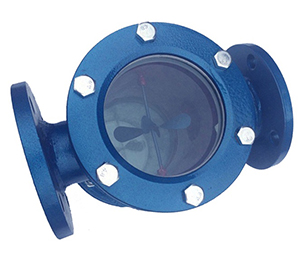

直通葉輪視鏡
發布日期：[2015-05-18] 點擊數：
一、產品簡介：
直通葉輪視鏡又稱流量指示器（葉輪指示器；葉輪視鏡；水流指示器；油流觀察器；液流顯示器；流量觀察器）屬視鏡類是觀察管道內介質流動情況的必要附件。葉輪視鏡流量指示器廣泛用于冷卻系統、潤滑系統、供燃料系統、石油、化工、化纖、醫藥、食品等工業生產裝置中，能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可缺少的附件。流量指示器連接方式包括螺紋式流量指示器、焊接式流量指示器、法蘭式流量指示器。
直通葉輪視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。該視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。用于測量或觀察液體、氣體介質的渾濁程度及是否流動情況。
二、產品性能及特點：
直通葉輪視鏡安裝簡單方便，立、臥雙用，拆卸更便捷，可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。

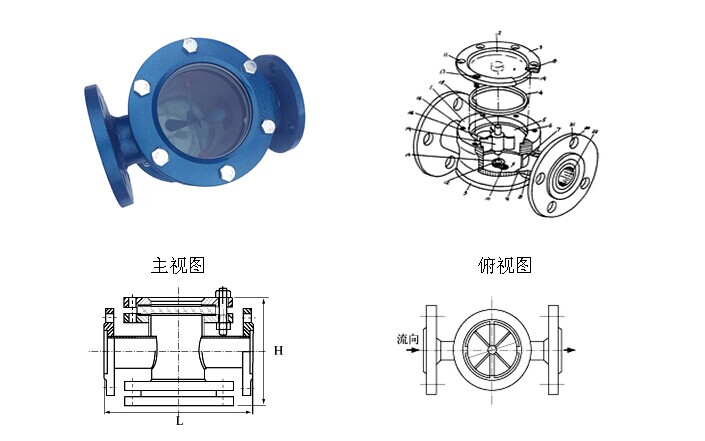

三、產品外形及安裝尺寸：
口徑DN | 英寸 | 寬度L/mm | 高度H/mm |
20 | 3/4" | 200 | 160 |
25 | 1" | 200 | 180 |
40 | 1 1/2" | 260 | 220 |
50 | 2" | 320 | 250 |
65 | 2 1/2" | 320 | 250 |
80 | 3" | 360 | 275 |
100 | 4" | 360 | 300 |
125 | 5" | 440 | 330 |
四、產品技術參數：
型號 Model | SJ-YL | 螺帽/螺栓 Bolt/Nut | 20# 304 316 316L |
規格 | DN20～500 GB81-95 | 法蘭標準 | HG GB SH HGJ JB ANSI JIS |
殼體材質 | A3 304 316 316L | 工作溫度 | 0℃～250℃ 0℃～800℃ |
玻璃材質 | 鋼化玻璃 石英玻璃 | 制造檢測標準 | HGJ532-91 GB150-98 |
允許急變溫度 | <60℃< p=""> | 連接形式 | 法蘭連接 對焊連接 螺紋連接 |
密封墊片 | 丁腈橡膠 聚四氟乙烯 金屬墊片 金屬纏繞墊片 石墨墊片 | ||
五、產品安裝使用和維護：
直通葉輪視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵；視鏡的視窗玻璃屬易損件，安裝視鏡時要小心輕放，避免玻璃碰撞破損，視鏡可水平或垂直安裝；直通視鏡的視窗玻璃耐溫耐壓有一定的局限性，需嚴格按照產品設計制造要求來操作。
以下提供國家標準玻璃制造工藝物理實驗參數：
耐溫： 鋼化硼硅玻璃≤200℃、石英玻璃≤1000℃、鋁硅玻璃≤450℃
耐壓： 鋼化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 鋁硅玻璃≤6.4MP
允許急變溫度＜60℃，玻璃因溫差過大造成突然破裂。
六、訂貨須知：
訂貨時請確定以下參數：1、公稱通徑 2、工作壓力 3、材質 4、法蘭標準 5、介質 6、工作溫度，以便為您提供符合要求的產品。
