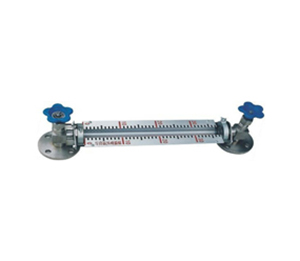

玻璃管液位計
發布日期：[2015-05-19] 點擊數：
一、產品簡介：
玻璃管液位計是一種直讀式液位測量儀表，適用于工業生產過程中一般貯液設備中的液體位置的現場檢測，其結構簡單，測量準確，是傳統的現場液位測量工具。該液位計兩端各裝有一個針形閥，當玻璃管發生意外事故而破碎時，針形閥在容器壓力作用下自動關閉，以防容器內介質繼續外流。儀表在上下閥上都裝有M27×1.5或ZG3/4"的螺紋接頭，通過法蘭與容器連接構成連通器，透過玻璃板可直接讀得容器內液位的高度。儀表在上下閥內都裝有鋼球，當玻璃板因意外事故破壞時，鋼球在容器內壓力作用下阻塞通道，這樣容器便自動密封，可以防止容器內的液體繼續外流。在儀表的閥端有阻塞孔螺釘，可供取樣時用，或在檢修時，放出儀表中的剩余液體時用。
二、產品特點：
玻璃管液位計具有讀數清晰，直觀、可靠，結構簡單，維修方便，經久耐用等優點。

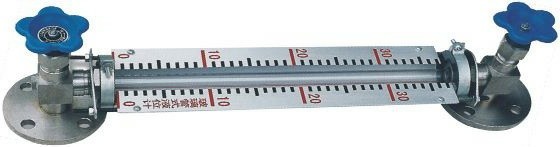

三、產品結構：
四、產品技術參數：
測量范圍（安裝中心距L） | 300、500、800、1100、1400、1700……mm |
工作壓力 | ≤1.6Mpa |
工作溫度 | ≤200℃ |
安裝形式 | 法蘭連接 PN1.6 DN20，JB/T81-94 |
螺紋安裝 | 外螺紋G3/4"(或 M27×1.5) |
材 質 | 碳鋼、不銹鋼 |
伴熱蒸汽壓力 | 0.6MPa |
蒸汽夾套接頭 | G1/2"外螺紋 |
鋼球自封壓力 | 0.2MPa |
安裝中心距L | L30050060080010001200140017002000H1503504506508501050125015501850
|
五、安裝維護：
為了保證自動密封作用，容器內的介質壓力應大于0.2MPa，在打開上下閥時，閥桿退出轉數不少于4轉，使鋼球封門時，不Zhi于碰到閥桿的頂端。保證自密封作用，容器內介質壓力應大于0.2MPa，在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端。定期也需要對玻璃管液位計進行檢查，防止密封處有漏液現象。
六、訂貨須知：
訂貨時請確定參數：1、口徑 2、材質 3、測量范圍 4、工作壓力 5、溫度 6、法蘭標準，以便給您提供合適的產品。(備注：玻璃管(板)液位計為常壓的液位儀表，高壓的及工況較惡劣的場合，請選用磁翻板液位計或其他形式的液位計。)
