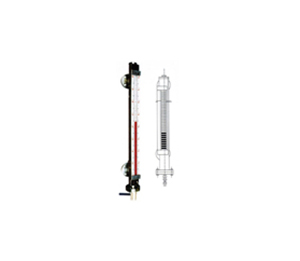

磁性浮子液位計
發布日期：[2015-05-19] 點擊數：
一、產品簡介：
磁性浮子液位計也叫磁翻板液位計，磁性浮子液位計適用于低溫到高溫、真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。磁性浮子液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。磁翻板液位計配置上、下限開關輸出，可實現遠距離報警、限位控制；磁翻板液位計配置變送器，可實現液位的遠距離指示、檢測與控制；根據在容器安裝位置的不同，主要有側裝式和頂裝式兩種形式。
二、產品特點：
產品測量范圍大，不受貯槽高度的限制；指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度；適合容器內液體介質的液位、界面的測量。除現場指示，還可配 遠傳變送器、報警開關、檢測功能齊全；結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。

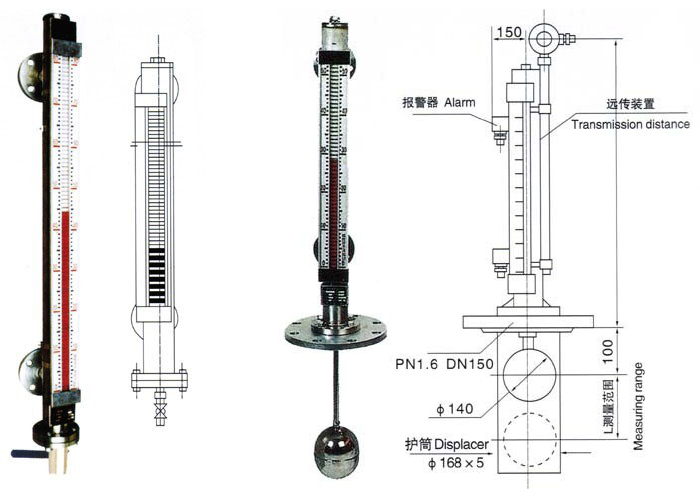

三、產品結構：
四、產品技術參數：
安裝方式 | 側裝式（UZC型） | 頂裝式(UZD型） |
主體材質 | SS304、SS316、SS316L、襯F4 | |
標尺導管材質 | 鋁合金 | |
浮子材質 | 鈦合金 | |
測量范圍 | 300～15000mm | |
指示精度 | ±10mm | |
介質溫度 | -80～350℃ | -40～350℃ |
介質密度 | ≥0.45g/cm3 | ≥0.79g/cm3 |
介質粘度 | ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,可選用加熱夾套型液位計 | |
公稱壓力 | 0.6～1.6MPa | |
法蘭標準 | HG20592-97 DN20～DN50 | HG20592-97 DN150 |
遠傳距離 | 0～3000km | |
限位報警器 | AC 220V 50Hz | |
五、安裝維護：
1、磁性浮子液位計必須垂直安裝于容器上，其垂直度偏差應小于3°；
2、安裝時磁性浮子液位計腔體內不允許有異物進入，浮子的上下端不得顛倒；
3、液位計安裝完畢，需用磁鋼進行校正，對磁翻柱引導一次，使零位以下顯示紅色，零位以上顯示為白色；
4、磁性浮子液位計可根據用戶需要配加熱夾套或電伴熱裝置，如用戶訂貨時沒有選擇該選項，而在安裝后自行采用伴熱管路時，必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度；
5、磁性浮子液位計投入運行時，應先打開上引液管閥門，然后，慢慢開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。
六、訂貨須知：
訂貨時請確定：1、口徑 2、測量范圍 3、壓力 4、密度 5、溫度 6、法蘭標準，以便給您提供合適的產品。
