蝶 閥
發布日期：[2015-05-19] 點擊數：
一、產品簡介：
D43H、D343H 型 PN10~PN40 金屬硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
蝶閥又叫翻板閥，是一種結構簡單的調節閥，同時也可用于低壓管道介質的開關控制。蝶閥是指關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截斷介質的流動。蝶閥分類有：手柄蝶閥、渦輪蝶閥、氣動蝶閥、電動蝶閥等。
二、產品性能及特點：
啟閉方便迅速、省力、流體阻力小，可以經常操作。結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的閥門?？梢赃\送泥漿，在管道口積存液體Zui少。低壓下，可以實現良好的密封。調節性能好。全開時閥座通道有效流通面積較大，流體阻力較小。啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。密封面材料一般采用橡膠、塑料、故低壓密封性能好。安裝方便，操作靈活省力，可選擇手動、電動、氣動、液壓方式。

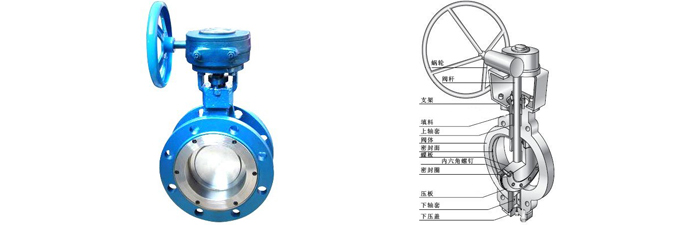

三、產品結構圖及尺寸：

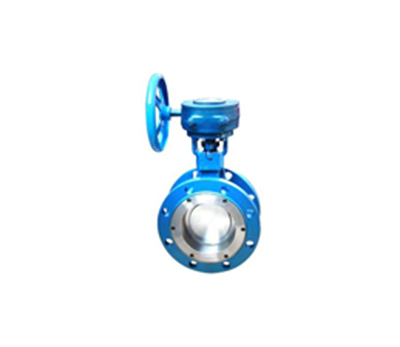

D43H、D343H 型 PN10~PN40 金屬硬密封蝶閥
四、產品技術參數：
型號 | D343H-10 | D343H-10P | D343H-10R | |
工作壓力（MPa） | 1.0~4.0 | |||
適用溫度（℃） | ≤425 | ≤200 | ||
適用介質 | 水、油或非腐蝕性介質 | 硝酸類介質 | 醋酸類介質 | |
材料 | 閥體、蝶板 | WCB | CF8/304 | CF3M/316L |
閥桿 | 2Cr13 | 304 | 316L | |
閥體密封面 | 堆焊 507 | － | － | |
蝶板密封面 | 304＋柔性石墨 | 304＋PTFE | 304＋PTFE | |
填料 | 柔性石墨 | PTFE | PTFE | |
五、產品安裝使用和維護：
在安裝時，閥瓣要停在關閉的位置上；開啟位置應按蝶板的旋轉角度來確定。帶有旁通閥的蝶閥，開啟前應先打開旁通閥；應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
六、訂貨須知：
訂貨時請確定以下參數：1、產品名稱 2、型號規格 3、壓力等級 4、材質 5、法蘭標準 6、工作壓力 7、介質，以便為您提供符合要求的產品。
