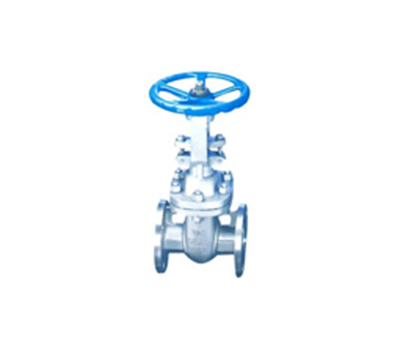

閘 閥
發布日期：[2015-05-19] 點擊數：
一、產品簡介：
Z41H、Z41Y 型 150(Lb)~600(Lb) 鋼制楔式閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為硬質合金，壓力級 150(Lb)~600(Lb)，閥體材料為碳素鋼（Z41Y-150(Lb)~600(Lb) ）、鉻鉬鋼（Z41Y-300(Lb)I Z41Y-400(Lb)I）、不銹鋼（Z41Y-150(Lb)P~600(Lb)P Z41Y-150(Lb)R~600(Lb)R Z41H-600(Lb)P Z41H-600(Lb)R）的美標閘閥。閘閥是指關閉件（閘板）沿通路中心線的垂直方向移動的閥門。閘閥在管路中主要作切斷用。鍛鋼閘閥是使用很廣的一種閥門，一般口徑DN≥50mm的切斷裝置都選用它，有時口徑很小的切斷裝置也選用閘閥。閘閥作為一種級別較低的閥門，比較常見。
二、產品性能及特點：
流體阻力小；開閉所需外力較?。唤橘|(zhì)的流向不受限制；全開時，密封面受工作介質的沖蝕比截止閥?。惑w形比較簡單，鑄造工藝性較好。

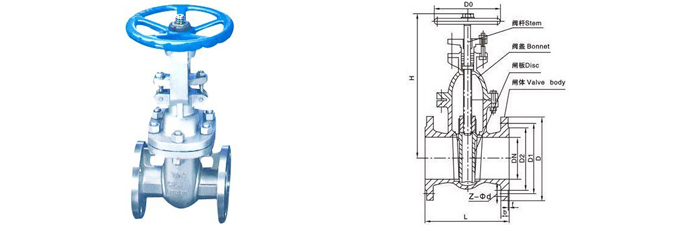

三、產品結構圖及尺寸：
DN | DN/in | L | D | D1 | D2 | b | z×Φd | H≈ | D0≈ | 重量/kg |
50 | 2 | 178 | 152 | 120.5 | 120.5 | 16 | 4×Φ19 | 323 | 200 | 23 |
65 | 21/2 | 190 | 178 | 139.5 | 139.5 | 18 | 4×Φ19 | 347 | 250 | 32 |
80 | 3 | 203 | 190 | 152.5 | 152.5 | 19 | 4×Φ19 | 383 | 250 | 40 |
100 | 4 | 229 | 229 | 190.5 | 190.5 | 24 | 8×Φ19 | 457 | 300 | 63 |
125 | 5 | 254 | 254 | 216 | 216 | 24 | 8×Φ22 | 632 | 300 | 66 |
150 | 6 | 267 | 279 | 241.5 | 241.5 | 26 | 8×Φ22 | 635 | 350 | 108 |
200 | 8 | 292 | 343 | 298.5 | 298.5 | 29 | 8×Φ22 | 762 | 350 | 181 |
250 | 10 | 330 | 406 | 362 | 362 | 31 | 12×Φ25 | 895 | 400 | 263 |
300 | 12 | 356 | 483 | 432 | 432 | 32 | 12×Φ25 | 1080 | 500 | 346 |
350 | 14 | 381 | 533 | 476 | 476 | 35 | 12×Φ29 | 1295 | 600 | 488 |
400 | 16 | 406 | 579 | 540 | 540 | 37 | 16×Φ29 | 1435 | 600 | 621 |
450 | 18 | 432 | 635 | 578 | 578 | 40 | 16×Φ32 | 1626 | 650 | 814 |
500 | 20 | 457 | 698 | 635 | 635 | 43 | 20×Φ32 | 1829 | 650 | 992 |
600 | 24 | 508 | 813 | 749.5 | 749.5 | 48 | 20×Φ35 | 2175 | 700 | 1492 |
750 | 30 | 610 | 984 | 914.5 | 914 | 75 | 28×Φ35 | 2692 | 700 | 2272 |
四、產品技術參數：
Z41H、Z41Y 型 150Lb鋼制楔式閘閥主要性能參數
型號 | 壓力級（Lb） | 適用溫度/℃ | 適用介質 |
Z41Y-150（Lb） | 150 | ≤425 | 水、蒸汽、油品 |
Z41Y-150（Lb）P | 150 | ≤200 | 腐蝕性介質 |
Z41Y-150（Lb）R |
Z41H、Z41Y 型 150Lb 鋼制楔式閘閥零部件材料
型號 | 材料 | |||
閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 | |
Z41Y-150（Lb） | 碳素鋼 | 鉻不銹鋼 | 堆焊硬質合金 | 石棉石墨或柔性石墨 |
Z41Y-150（Lb）P | 鉻鎳鈦鋼 | 鉻鎳鈦鋼 | — | — |
Z41Y-150（Lb）R | 鉻鎳鉬鈦鋼 | 鉻鎳鉬鈦鋼 | — | — |
五、產品安裝使用和維護：
安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密；安裝在保溫管道上的各類手動閥門，手柄均不得向下；閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閘板密封面無滲漏為合格。
六、訂貨須知：
訂貨時請確定以下參數：1、產品名稱 2、型號規格 3、壓力等級 4、材質 5、法蘭標準 6、工作壓力 7、介質，以便為您提供符合要求的產品。
