調節閥

發布日期：[2015-05-19]    點擊數：

一、產品簡介：

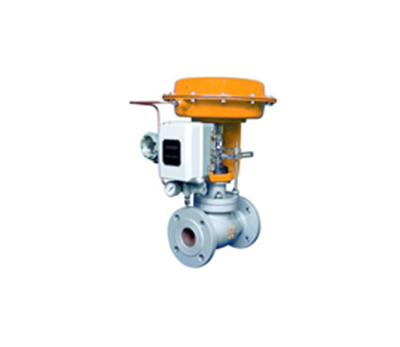

　　ZMAN氣動薄膜雙座調節閥采用雙號導向結構，配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性準確、拆裝方便等優點。廣泛應用于準確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。

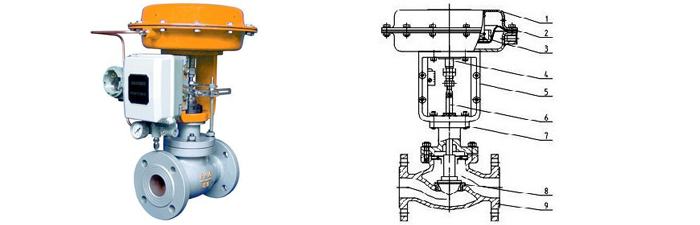

二、產品結構圖：

1.膜蓋 2.膜片 3.彈簧 4.推桿 5.支架 6.閥桿 7.閥蓋(標準型)(常溫型) 8.閥芯 9.閥體

公稱通徑 (mm)	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數 Kv	10	16	25	40	63	100	160	250	400	630	1000	1600
公稱壓力 MPa	1.6 、 4.0 、 6.4 （常溫型） ； 4.0 、 6.4 （中溫型）
介質溫度℃	-20 － 200（常溫型） ； -40 － 450（中溫型）
流量特性	直線 ； 等百分比
閥體材質	ZG270-500 ； ZG1Cr18Ni9Ti
閥芯、閥桿材質	1Cr18Ni9Ti
可調比	30 ： 1
可配附件	隔爆型電 - 氣閥門定位器、手輪機構、空氣過濾減壓閥

公稱通徑 mm				25	32	40	50	65	80		100		125		150	200
閥座直徑 mm				280		400		630					1000
允許 壓差	氣源 KPa		彈簧范圍 KPa	允許壓差在 P2=0 ，介質在閥桿流出端狀態下
	氣 關 閥	120	20-100	5.3	4.3	4.9	3.8	4.7	3.6	2.8		3.7	2.7	2.1
		140		6.4									5.3	4.8
		180		6.4
	氣 開 閥		20-100	5.3	4.3	4.9	3.8	4.7	3.6	2.8		3.7	2.7	2.1
			40-200	6.4									5.3	4.8
			80-240	6.4

三、產品選型說明：

　　ZMAN氣動薄膜雙座調節閥系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。

四、訂貨須知：

　　訂貨時請確定以下參數：1、產品名稱 2、型號規格、3、公稱通徑4、公稱壓力5、材質、6、連接方式7、閥前壓力8、閥后壓力、 9、介質以便為您提供符合要求的產品。
