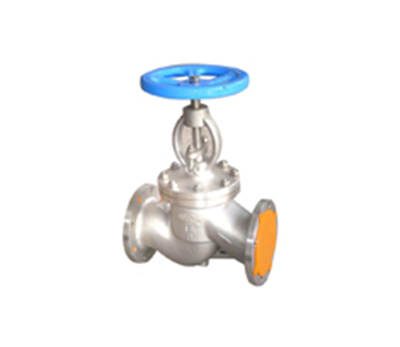

截止閥
發布日期：[2015-05-19] 點擊數：
一、產品簡介：
截止閥又稱截門閥，屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。按連接方式分為三種：法蘭連接、絲扣連接、焊接連接。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下，本閥要水平安裝。
截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時.流量已達到Zui大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

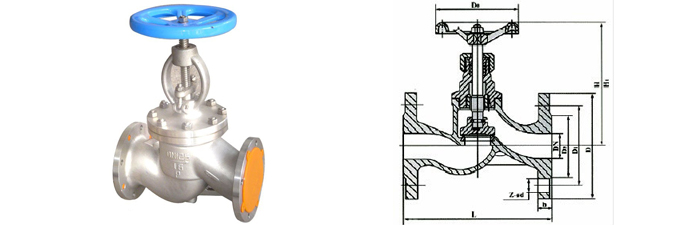

二、產品結構圖及尺寸：
公稱壓力 PN(Mpa) | 公稱通徑 DN(㎜) | 尺 寸 ㎜ | 重量 ㎏ | |||||||||
L | D | D1 | D2 | D6 | b | Do | H | H1 | Z-фd | |||
1.6 | 15 | 130 | 95 | 65 | 45 | - | 14 | 75 | 110 | 119 | 4-ф14 | 2 |
20 | 150 | 110 | 75 | 55 | - | 14 | 75 | 110 | 120 | 4-ф14 | 3 | |
25 | 160 | 115 | 85 | 65 | - | 14 | 75 | 116 | 126 | 4-ф14 | 4 | |
32 | 180 | 135 | 100 | 78 | - | 15 | 120 | 143 | 160 | 4-ф18 | 6.1 | |
40 | 200 | 145 | 110 | 85 | - | 16 | 120 | 147 | 168 | 4-ф18 | 8.2 | |
50 | 230 | 160 | 125 | 100 | - | 16 | 160 | 172 | 194 | 4-ф18 | 11 | |
65 | 290 | 180 | 145 | 120 | - | 18 | - | - | - | 4-ф18 | 28 | |
80 | 310 | 195 | 160 | 135 | - | 20 | - | - | - | 8-ф18 | 34 | |
100 | 350 | 210 | 180 | 155 | - | 20 | - | - | - | 8-ф18 | 43 | |
125 | 400 | 245 | 210 | 185 | - | 22 | - | - | - | 8-ф18 | 70 | |
150 | 480 | 280 | 240 | 210 | -- | 24 | - | - | - | 12-ф23 | 95 | |
三、產品安裝使用和維護：
結構簡單，制造和維修比較方便。工作行程小，啟閉時間短。密封性好，密封面間磨擦力小，壽命較長。截止閥閥體的結構形式有直通式、直流式和直角式。直通式是Zui常見的結構，但其流體的阻力Zui大。直流式流體阻力較小，多用于含固體顆?；蛘扯却蟮牧黧w。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。手輪、手柄操作的截止閥可安裝在管道的任何位置上,手輪、手柄及微動機構，不允許作起吊用,介質的流向應與閥體所示箭頭方向一致。
四、訂貨須知：
訂貨時請確定以下參數：1、產品名稱 2、型號規格 3、壓力等級 4、材質 5、法蘭標準 6、工作溫度 7、介質，以便為您提供符合要求的產品。
